Ремонт частотных преобразователей Control Techniques в Тольятти
Ремонт частотных преобразователей Control Techniques в Тольятти, одна из многих услуг предлагаемых сервисным центром "РемПромЭл". Преобразователи частоты относятся к сложной промышленной электронике и состоят из двух взаимосвязанных составляющих- это электронная и силовая часть. Подобное конструктивное исполнение значительно усложняет ремонт частотных преобразователей.
Преобразователь частоты достаточно распространенное промышленное оборудование, и как все подвержены износу. В зависимости от интенсивности использования, нагрузки, среды в которой работает оборудования частотные преобразователи выходят из строя останавливая рабочий процесс.
В целях сомнительной "экономии" некоторые пытаются провести ремонт частотного преобразователя Control Techniques самостоятельно на территории производства. Зачастую данные действия приводят к значительному удорожанию ремонта а при самом неблагоприятном исходе могут привести к не ремонтопригодности частотника.
В виду вышесказанного настоятельно рекомендуем, не пытайтесь проводить ремонт частотных преобразователей своими силами, обратитесь за помощью к специалистам. Современный специализированный сервисный центр имеет в наличии весь необходимый инструмент, включая специальное диагностическое оборудование, а компетентный персонал проведет качественный ремонт частотных преобразователей Control Techniques в Тольятти, к тому же сервисные центры дают гарантию на проведенные ремонтные работы.
Ремонт частотных преобразователей Control Techniques в СЦ "РемПромЭл"
Ремонт частотных преобразователей Control Techniques в сервисном центре самое разумное и экономически выгодное решение. Грамотные специалисты со знанием дела проведут глубокую диагностику неисправного блока и последующий ремонт частотного преобразователя Control Techniques в кратчайшие сроки. К написанному можно добавить то, что каждый без исключения ремонт частотного преобразователя Control Techniques в СЦ "РемПромЭл" проводится с применением оригинальных запасных частей.
В 2013-ом году специалистами компании был проведен первый ремонт частотного преобразователя положивший начало дальнейшему развитию в данном направлении. За прошедшее время были отремонтированы сотни единиц промышленного оборудования и накоплен колоссальный, бесценный опыт в ремонте частотных преобразователей различных производителей.
Сервисный центр "РемПромЭл" оснащен самым современным диагностическим и ремонтным оборудованием, имеются в наличии расходные материалы, а так же на складе компании богатый выбор оригинальных запасных частей, что дает возможность провести качественный ремонт частотных преобразователей Control Techniques.
Обратившись в СЦ за ремонтом частотных преобразователей Control Techniques в Тольятти вы получите:
- Глубокую диагностику с выявлением неисправного компонента;
- Чистку неисправного блока;
- Ремонт преобразователя в кратчайшие сроки;
- Настройку частотника;
- Проверку отремонтированного блока на специальном стенде в условиях максимально приближенных к реальным;
- Видео проверки отремонтированного сервопривода.
Отдельное внимание мы уделяем качеству проведения ремонта и даем гарантию на ремонт частотных преобразователей Control Techniques и на замененные в процессе ремонта запасные части и расходные материалы 6 месяцев.
Настройка частотных преобразователей Control Techniques в Тольятти
Настройка частотных преобразователей Control Techniques - это заключительный этап ремонта и в тоже время очень важный. Для правильной работы восстановленного блока просто необходимо провести грамотное программирование частотного преобразователя. Ремонт и дальнейшую настройку преобразователей частоты Control Techniques выполняют разные специалисты, так как подобная работа довольно сложная и имеет свою специфику.
Настройка частотных преобразователей Control Techniques в Тольятти или как еще называют программирование частотников неотъемлемая часть процесса ремонта преобразователя, ввиду того, что ремонт силовой части это только половина мероприятий направленных на восстановление работоспособности преобразователя.
В некоторых случаях возникает необходимость провести программирование частотного преобразователя без его ремонта. Причин по которым может возникнуть подобная необходимость масса.
Настройка частотного преобразователя Control Techniques может быть и отдельной услугой предоставляемой сервисным центром "РемПромЭл". Инженеры компании проведут необходимую настройку преобразователей Control Techniques в Тольятти как на территории сервисного центра так и с выездом на территорию заказчика (по предварительной договоренности).
От качественной настройки преобразователя частоты зависит правильная и безаварийная работа связки частотника и серводвигателя, а для этого требуется не много, просто программирование частотного преобразователя Control Techniques должен проводить компетентный персонал с богатым опытом по настройке частотников.
Подключение частотных преобразователей
Подключение частотных преобразователей Control Techniques к оборудованию заказчика это еще одна услуга предоставляемая нашей компанией. В случае необходимости специалист центра выполнит подключение преобразователя частоты Control Techniques с выездом на территорию заказчика.
В некоторых случаях на производстве может быть дефицит квалифицированны кадров которые могли бы произвести качественное подключение частотного преобразователя, по этому мы предлагаем услуги нашего сервисного центра.
Свяжитесь с нашими менеджерами и закажите выезд специалиста, и подключением частотного преобразователя Control Techniques займется инженер сервисного центра. В случае заказа на подключение частотных преобразователей Control Techniques силами наших специалистов вы получаете гарантию качества и работоспособности вашего оборудования.
Доверяя работу по подключению преобразователей частоты профессионалам, вы избавляетесь от головной боли и гарантированно получаете работающее оборудование в кратчайшие сроки и за разумную цену.
Ошибки частотных преобразователей
Каждый частотник, оснащен информационной панелью с помощью которой проходит процесс программирования частотных преобразователей, а так же на данную информационную панель в случае нештатной ситуации выводятся коды ошибок которые привели к остановке оборудования.
У каждого производителя разные коды ошибок у кого то это могут быть цифровые обозначения у кого то буквенные, но вся прелесть заключается в том, что открыв документацию и расшифровав код ошибки частотного преобразователя мы с большой долей вероятности можем исправить эту ошибку на месте, сбросить ее на частотнике и запустить оборудование заново.
К сожалению не все ошибки частотных преобразователей Control Techniques можно исправить и сбросить самостоятельно, в некоторых случаях придется обращаться к специалистам сервисного центра.
Самые распространенные ошибки частотных преобразователей Control Techniques:
- Превышение тока;
- Перенапряжение или недостаточное напряжение;
- Перегрузка;
- Ошибка сигнала энкодера;
- Превышение температуры IGBT-модуля ;
- Ошибка связи;
- Обрыв фазы питания;
- Короткое замыкание.
Это не полный список распространенных ошибок частотных преобразователей Control Techniques которые можно сбросить самостоятельно без обращения к специалистам.
Коды ошибок частотного преобразователя Control Techniques Unidrive M100
Сообщения с предупреждениями, формируемые приводом
| Код ошибки | Диагностика |
|---|---|
| C.Acc | Отказ записи карты памяти |
| C.bt | Изменение параметра меню 0 нельзя сохранить в карту памяти |
| C.cPr | Файл/данные на карте памяти отличаются от аналогичных в электроприводе |
| C.d.E | В ячейке карты памяти уже содержатся данные |
| C.dAt | Не найдены данные энергонезависимой карты памяти |
| C.Err | Ошибка структуры данных энергонезависимой карты памяти |
| C.FuL | Карта памяти заполнена |
| C.Pr | Блоки данных карты памяти несовместимы с вариантом электропривода |
| C.rdo | В карте памяти установлен бит Только чтение |
| C.rtg | Отключение карты памяти; электроприводы источника и назначения имеют разные номиналы напряжения и (или) тока |
| C.tyP | Набор параметров карты памяти несовместим с текущим режимом электропривода |
| cL.A1 | Потеря тока аналогового входа 1 |
| Cur.c | Диапазон калибровки тока |
| Cur.O | Ошибка смещения обратной связи по току |
| d.Ch | Параметры электропривода изменены |
| dEr.E | Ошибка файла модификации |
| dEr.I | Ошибка образа восстановленного изделия |
| dESt | Два или более параметров записываются в один и тот же параметр назначения |
| dr.CF | Конфигурация электропривода |
| EEF | Были загружены параметры по умолчанию |
| Et | Запущено внешнее отключение |
| FAN.F | Отказ вентилятора |
| Fi.Ch | File changed |
| FI.In | Несовместимость микропрограммы |
| HF01 | Ошибка обработки данных: Аппаратный отказ ЦП |
| HF02 | Ошибка обработки данных: Отказ управления памятью ЦП |
| HF03 | Ошибка обработки данных: ЦП обнаружил отказ шины |
| HF04 | Ошибка обработки данных: ЦП обнаружил отказ при работе |
| HF07 | Ошибка обработки данных: Отказ сторожевого таймера |
| HF08 | Ошибка обработки данных: Отказ прерывания ЦП |
| HF09 | Ошибка обработки данных: Переполнение свободной памяти |
| HF11 | Ошибка обработки данных: Ошибка связи с энергонезависимой памятью |
| HF12 | Ошибка обработки данных: переполнение стека главной программы |
| HF16 | Ошибка обработки данных: Ошибка RTOS |
| HF19 | Ошибка обработки данных: отказ проверки контрольной суммы CRC микропрограммы |
| It.AC | Произошла перегрузка по выходному току (I2t) |
| It.br | Произошел перегрев тормозного резистора (I2t) |
| LF.Er | Была обнаружена потеря связи / ошибки между силовыми модулями, управлением и выпрямителем |
| no.PS | No power board |
| O.Ld1 | Перегрузка цифрового выхода |
| O.SPd | Частота вращения двигателя превысила порог макс. частоты |
| Oh.br | Перегрев тормозного IGBT |
| Oh.dc | Перегрев звена постоянного тока |
| Oht.C | Перегрев блока управления |
| Oht.I | Перегрев инвертора согласно тепловой модели |
| Oht.P | Перегрев силового каскада |
| Oht.r | Перегрев выпрямителя |
| OI.A1 | Превышение тока аналогового входа 1 |
| OI.AC | Обнаружено мгновенное превышение выходного тока |
| OI.br | Обнаружено превышение тока тормозного IGBT: сработала защита от короткого замыкания тормозного IGBT |
| OI.dC | Обнаружено превышение тока силового модуля при контроле напряжения на открытом транзисторе IGBT |
| OI.Sn | Обнаружено превышение тока подавителя выбросов |
| OI.SC | Короткое замыкание на выходе фазы |
| Out.P | Обнаружена потеря фазы на выходе |
| OV | Напряжение звена постоянного тока превысило пиковый уровень или на 15 секунд превысило |
| P.dAt | Ошибка данных конфигурации силовой системы |
| Pb.Er | Была обнаружена потеря связи / ошибки между силовыми модулями и управлением |
| Pb.HF | Аппаратный отказ силовой платы |
| Pd.S | Ошибка сохранения при отключении питания |
| PH.Lo | Потеря фазы питания |
| PSU | Отказ внутреннего блока питания |
| r.b.ht | Перегрев выпрямителя/тормоза |
| rS | Измеренное сопротивление превысило диапазон параметра |
| So.St | Отказ замыкания реле плавного пуска, отказ монитора плавного пуска |
| St.HF | Во время последнего отключения питания произошло аппаратное отключение |
| th.br | Перегрев тормозного резистора |
| tH.Fb | Отказ внутреннего термистора |
| tun.S | Автонастройка остановлена до завершения |
| U.OI | User OI ac |
| U.S | Ошибка сохранения пользователя / не выполнено |
| US.24 | Питание пользователя 24 В отсутствует на клеммах интерфейса адаптера (1, 2) |
Документация

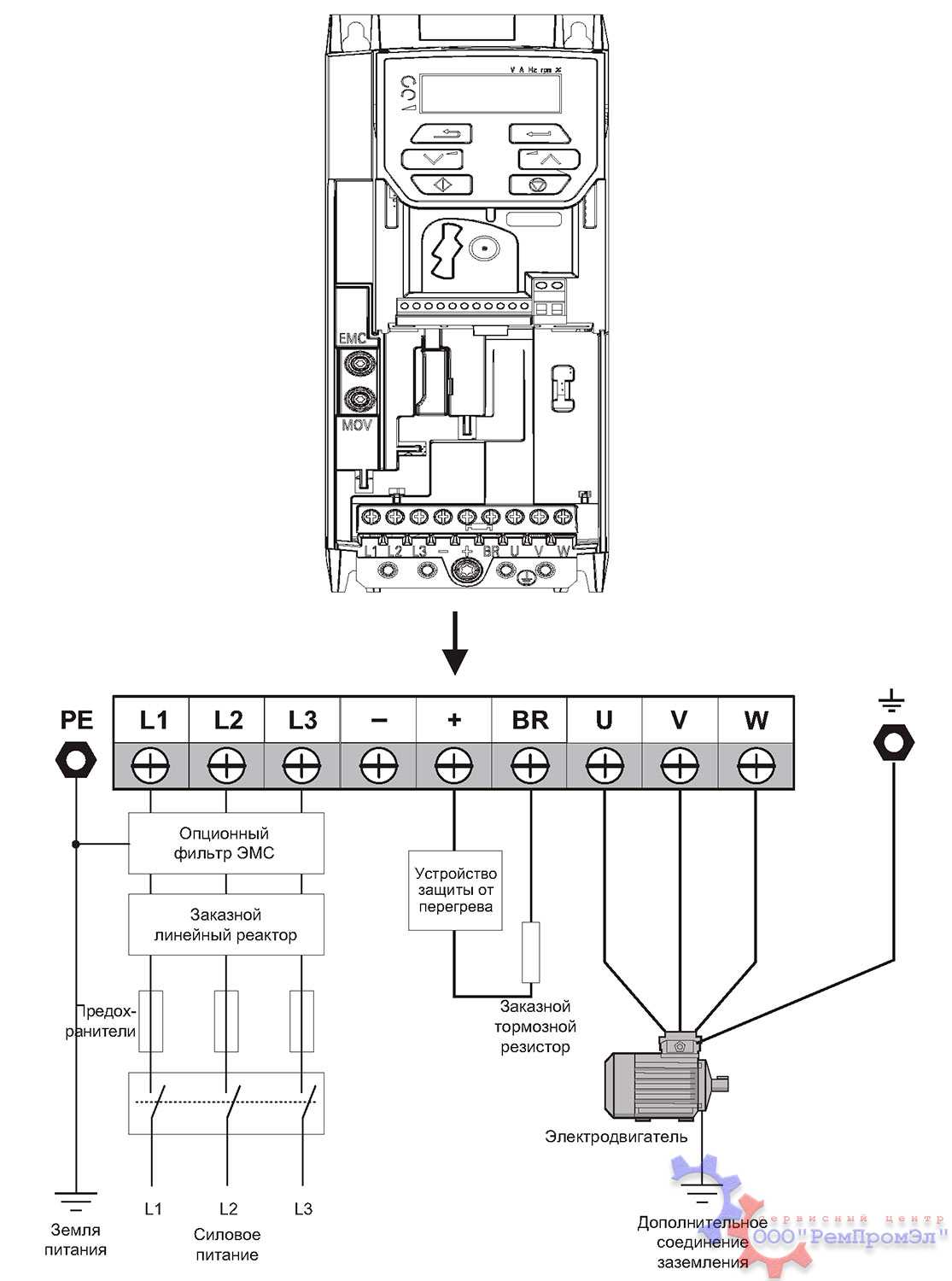

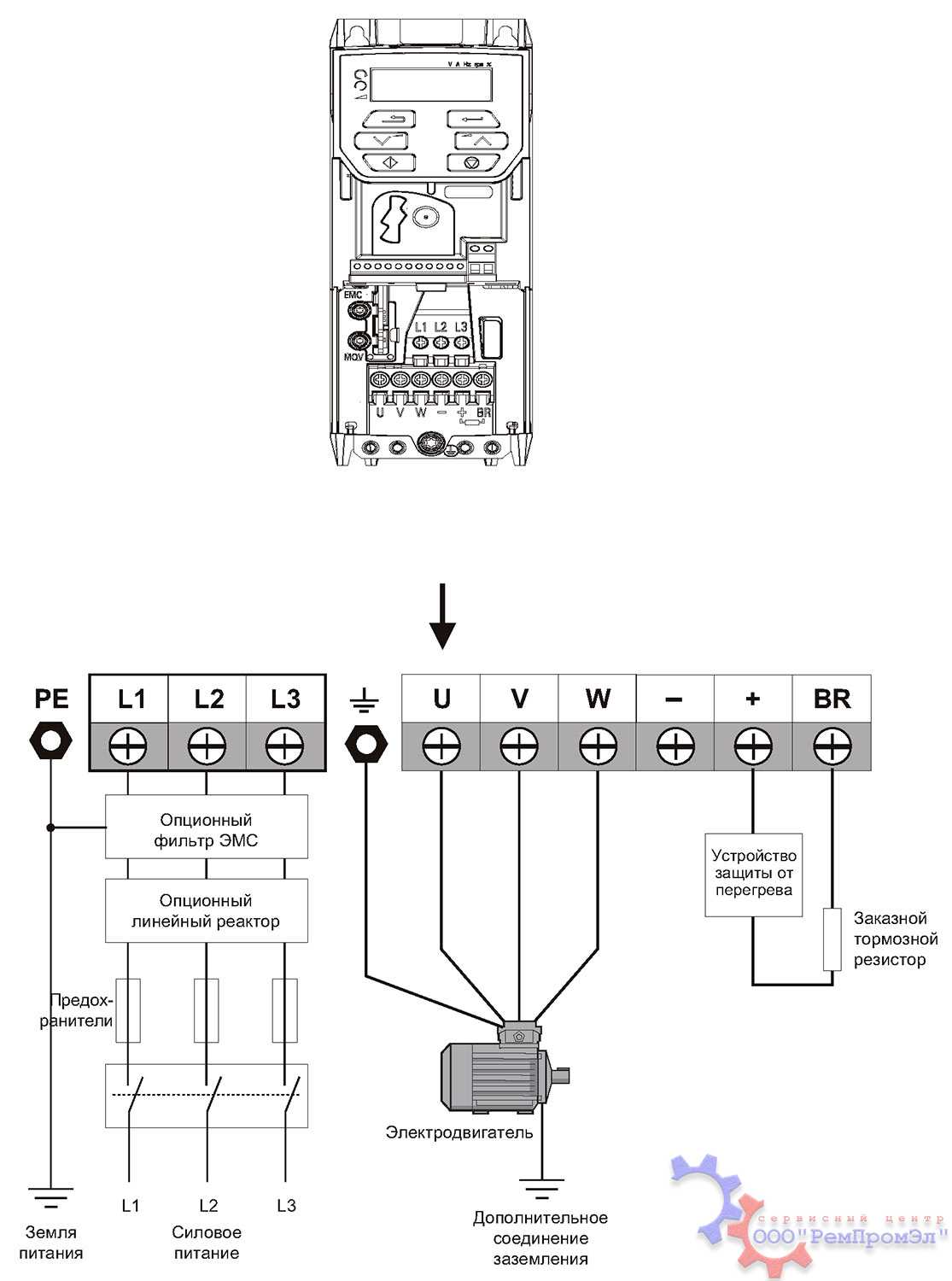

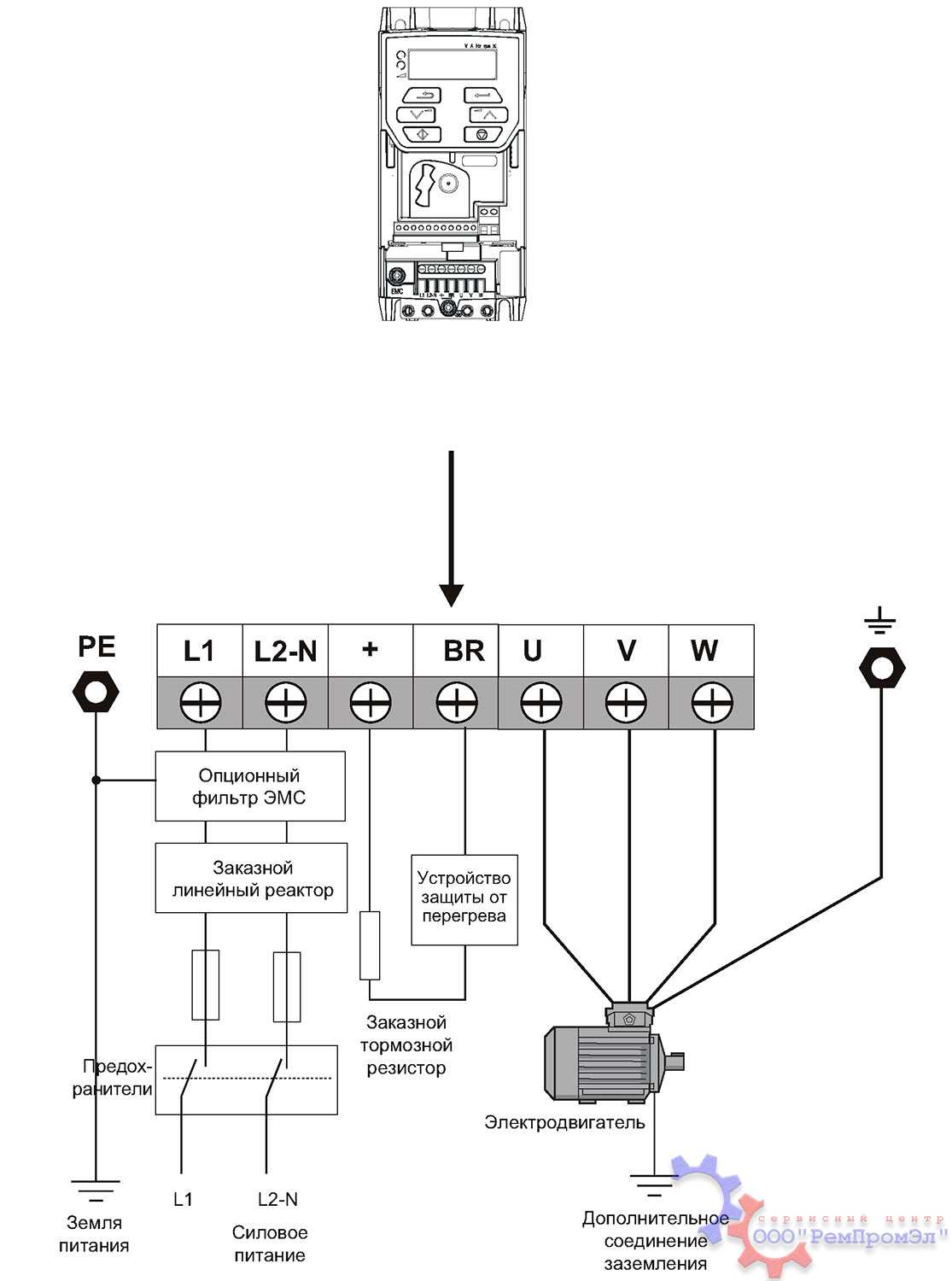

Типовые схемы подключения ПЧ Control Techniques Unidrive M100
| Подключение питания к габариту 1 | Подключение питания к габариту 2 |
 |
 |
| Подключение питания к габариту 3 | Подключение питания к габариту 4 |
 |
 |
Типы частотных преобразователей Control Techniques
| Частотник | Тип частотного преобразователя |
|---|---|
|
Control Techniques COMMANDER C |
C200-011 00017A; C200-011 00024A; C200-021 00042A; C200-021 00056A; C200-012 00017A; C200-012 00024A; C200-012 00033A; C200-012 00042A; C200-022 00024A; C200-022 00033A; C200-022 00042A; C200-022 00056A; C200-022 00075A; C200-032 00100A; C200-042 00133A; C200-042 00176A; C200-052 00250A; C200-062 00330A; C200-062 00440A; C200-072 00610A; C200-072 00750A; C200-072 00830A; C200-082 01160A; C200-082 01320A; C200-092 01760A; C200-092 02190A; C200-092 01760E; C200-092 02190E; C200-024 00013A; C200-024 00018A; C200-024 00023A; C200-024 00032A; C200-024 00041A; C200-034 00056A; C200-034 00073A; C200-034 00094A; C200-044 00135A; C200-044 00170A; C200-054 00270A; C200-054 00300A; C200-06400350A; C200-064 00420A; C200-064 00470A; C200-074 00660A; C200-074 00770A; C200-074 01000A ; C200-084 01340A; C200-084 01570A; C200-094 02000A; C200-094 02240A; C200-094 02000E; C200-094 02240E; C300-011 00017A; C300-011 00024A; C300-021 00042A; C300-021 00056A; C300-012 00017A; C300-012 00024A; C300-012 00033A; C300-012 00042A; C300-022 00024A; C300-022 00033A; C300-022 00042A; C300-022 00056A; C300-022 00075A; C300-032 00100A; C300-042 00133A; C300-042 00176A; C300-052 00250A; C300-062 00330A; C300-062 00440A; C300-072 00610A; C300-072 00750A; C300-072 00830A; C300-082 01160A; C300-082 01320A; C300-092 01760A; C300-092 02190A; C300-092 01760E; C300-092 02190E; C300-024 00013A; C300-024 00018A; C300-024 00023A; C300-024 00032A; C300-024 00041A; C300-034 00056A; C300-034 00073A; C300-034 00094A; C300-044 00135A; C300-044 00170A; C300-054 00270A; C300-054 00300A; C300-06400350A; C300-064 00420A; C300-064 00470A; C300-074 00660A; C300-074 00770A; C300-074 01000A ; C300-084 01340A; C300-084 01570A; C300-094 02000A; C300-094 02240A; C300-094 02000E; C300-094 02240E |
|
Control Techniques Commander SE |
SE11200025; SE11200037; SE11200055; SE11200075; SE2D200075; SE2D200110; SE2D200150; SE2D200220; SE23200400; SE33200550; SE33200750; SE23400075; SE23400110; SE23400150; SE23400220; SE23400300; SE23400400; SE33400550; SE33400750; SE43401100; SE43401500; SE43401850; SE53402200; SE53403000; SE53403700 |
| Control Techniques Commander GP | GPD1401; GPD1402; GPD1403; GPD1404; GPD1405; GPD2401; GPD2402; GPD2403; GPD3401; GPD3402; GPD3403; GPD3404; GPD3405; GPD4401; GPD4402; GPD4403; GPD4404; GPD4405; GPD1201; GPD1202; GPD1203; GPD1204; GPD1205; GPD2201; GPD2202; GPD2203; GPD3201; GPD3202; GPD3203; GPD3204 |
| Control Techniques Commander SK | SKA1200025; SKA1200037; SKA1200055; SKA1200075; SKB1100075; SKB1100110; SKBD200110; SKBD200150; SKCD200220; SKDD200300; SKD3200400; SKB3400037; SKB3400055; SKB3400075; SKB3400110; SKB3400150; SKC3400220; SKC3400300; SKC3400400; SKD3400550; SKD3400750 |
| Control Techniques Commander SX | SX13200037; SX13200055; SX13200075; SX23200110; SX23200150; SX23200220; SX33200300; SX33200400; SX13400075; SX13400110; SX13400150; SX23400220; SX23400300; SX23400400; SX33400550; SX33400750 |
| Control Techniques Unidrive | UNI1401; UNI1402; UNI1403; UNI1404; UNI1405; UNI2401; UNI2402; UNI2403; UNI3401; UNI3402; UNI3403; UNI3404; UNI3405; UNI4401; UNI4402; UNI4403; UNI4404; UNI4405; UNI5401 |
| Control Techniques Unidrive VTC | UNI1401VTC; UNI1402VTC; UNI1403VTC; UNI1404VTC; UNI1405VTC; UNI2401VTC; UNI2402VTC; UNI2403VTC; UNI3401VTC; UNI3402VTC; UNI3403VTC; UNI3404VTC; UNI3405VTC; UNI4401VTC; UNI4402VTC; UNI4403VTC; UNI4404VTC; UNI4405VTC; UNI1201VTC; UNI1202VTC; UNI1203VTC; UNI1204VTC; UNI1205VTC; UNI2201VTC; UNI2202VTC; UNI2203VTC; UNI3201VTC; UNI3202VTC; UNI3203VTC; UNI3204VTC |
| Control Techniques Unidrive LFT | UNI1401LFT; UNI1402LFT; UNI1403LFT; UNI1404LFT; UNI1405LFT; UNI2401LFT; UNI2402LFT; UNI2403LFT; UNI3401LFT; UNI3402LFT; UNI3403LFT; UNI3404LFT; UNI3405LFT; UNI4401LFT; UNI4402LFT; UNI4403LFT; UNI4404LFT; UNI4405LFT |
| Control Techniques Affinity | BA1201-E12/54; BA1202-E12/54; BA1203-E12/54; BA1204-E12/54; BA2201-E12/54; BA2203-E12/54; BA3201-E12/54; BA3202-E12/54; BA4201-E12/54; BA4203-E12/54; BA1401-E12/54; BA1404-E12/54; BA1405-E12/54; BA1406-E12/54; BA2401-E12/54; BA2403-E12/54; BA3401-E12/54; BA3403-E12/54; BA4401-E12/54; BA4403-E12/54; BA5401-E12/54; BA5402-E12/54; BA6401-E12/54; BA6402-E12/54; BA3501-E12/54; BA3507-E12/54; BA4601-E12/54; BA4606-E12/54; BA5601-E12/54; BA5602-E12/54; BA6601-E12/54; BA6602-E12/54 |
| Control Techniques Powerdrive F300 | F300-03200066A10; F300-03200110A10; F300-04200180A10; F300-05200300A10; F300-06200580A10; F300-07200940A10; F300-08201490A10; F300-09202160A10; F300-09202160E10; F300-10203250E10; F300-05500039A10; F300-05500100A10; F300-06500170A10; F300-06500270A10; F300-06500430A10; F300-07500730A10; F300-08501080A10; F300-09501550A10; F300-09501500E10; F300-10502000E10; F300-03400034A10; F300-03400062A10; F300-03400104A10; F300-04400185A10; F300-05400300A10; F300-06400480A10; F300-07400790A10; F300-07401120A10; F300-08401840A10; F300-09402660A10; F300-09402660E10; F300-10403610E10; F300-07600300A10; F300-07600460A10; F300-07600730A10; F300-08601080A10; F300-09601500A10; F300-09601550E10; F300-10601970E10 |
| Control Techniques Unidrive M100 | M100-011 00017; M100-011 00024; M100-021 00042; M100-021 00056; M100-012 00017; M100-012 00024; M100-012 00033; M100-012 00042; M100-022 00024; M100-022 00033; M100-022 00042; M100-022 00056; M100-022 00075; M100-032 00100; M100-042 00133; M100-042 00176; M100-024 00013; M100-024 00018; M100-024 00023; M100-024 00032; M100-024 00041; M100-034 00056; M101-011 00017; M101-011 00024; M101-021 00042; M101-021 00056; M101-012 00017; M101-012 00024; M101-012 00033; M101-012 00042; M101-022 00024; M101-022 00033; M101-022 00042; M101-022 00056; M101-022 00075; M101-032 00100; M101-042 00133; M101-042 00176; M101-024 00013; M101-024 00018; M101-024 00023; M101-024 00032; M101-024 00041; M101-034 00056 |
| Control Techniques Unidrive M200 | M200-012 00017; M200-012 00024; M200-012 00033; M200-012 00042; M200-022 00024; M200-022 00033; M200-022 00042; M200-022 00056; M200-022 00075; M200-042 00176; M200-062 00330; M201-012 00017; M201-012 00024; M201-012 00033; M201-012 00042; M201-022 00024; M201-022 00033; M201-022 00042; M201-022 00056; M201-022 00075; M201-042 00176; M201-062 00330; M300-012 00017; M300-012 00024; M300-012 00033; M300-012 00042; M300-022 00024; M300-022 00033; M300-022 00042; M300-022 00056; M300-022 00075; M300-042 00176; M300-062 00330 |
В таблице указаны далеко не все типы частотных преобразоватетей Control Techniques ремонт которых предлагает наш сервисный центр. Мы предлагаем качественный ремонт частотных преобразователей Control Techniques в Тольятти абсолютно любого года выпуска.
Оставить заявку на ремонт частотного преобразователя Control Techniques
От того как и из каких комплектующих будет проводиться ремонт преобразователя зависит на сколько долго он сможет проработать в дальнейшем. Сделав правильный выбор, обратившись в сервисный центр "РемПромЭл" вы получите отремонтированный частотник в самые кратчайшие сроки, при этом мы стараемся использовать только оригинальные запасные части, на сколько это возможно, что дает возможность без каких либо рисков давать длинный гарантийный срок.
У вас есть проблемы с частотником? Вам нужен срочный ремонт частотного преобразователя Control Techniques или его настройка? Оставьте заявку на ремонт частотника Control Techniques в Тольятти воспользовавшись одноименной кнопкой на сайте либо обратитесь к нашим менеджерам. Связаться с ними можно несколькими способами:
- Заказав обратный звонок (кнопка в правом верхнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона: +7(927)610-78-70; +7(848)255-80-30
- Написав на электронную почту: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
