Ремонт частотных преобразователей B&R в Тольятти
Ремонт частотных преобразователей B&R в Тольятти, одна из многих услуг предлагаемых сервисным центром "РемПромЭл". Преобразователи частоты относятся к сложной промышленной электронике и состоят из двух взаимосвязанных составляющих- это электронная и силовая часть. Подобное конструктивное исполнение значительно усложняет ремонт частотных преобразователей.
Преобразователь частоты достаточно распространенное промышленное оборудование, и как все подвержены износу. В зависимости от интенсивности использования, нагрузки, среды в которой работает оборудования частотные преобразователи выходят из строя останавливая рабочий процесс.
В целях сомнительной "экономии" некоторые пытаются провести ремонт частотного преобразователя B&R самостоятельно на территории производства. Зачастую данные действия приводят к значительному удорожанию ремонта а при самом неблагоприятном исходе могут привести к не ремонтопригодности частотника.
В виду вышесказанного настоятельно рекомендуем, не пытайтесь проводить ремонт частотных преобразователей своими силами, обратитесь за помощью к специалистам. Современный специализированный сервисный центр имеет в наличии весь необходимый инструмент, включая специальное диагностическое оборудование, а компетентный персонал проведет качественный ремонт частотных преобразователей B&R в Тольятти, к тому же сервисные центры дают гарантию на проведенные ремонтные работы.
Ремонт частотных преобразователей B&R в СЦ "РемПромЭл"
Ремонт частотных преобразователей B&R в сервисном центре самое разумное и экономически выгодное решение. Грамотные специалисты со знанием дела проведут глубокую диагностику неисправного блока и последующий ремонт частотного преобразователя B&R в кратчайшие сроки. К написанному можно добавить то, что каждый без исключения ремонт частотного преобразователя B&R в СЦ "РемПромЭл" проводится с применением оригинальных запасных частей.
В 2013-ом году специалистами компании был проведен первый ремонт частотного преобразователя положивший начало дальнейшему развитию в данном направлении. За прошедшее время были отремонтированы сотни единиц промышленного оборудования и накоплен колоссальный, бесценный опыт в ремонте частотных преобразователей различных производителей.
Сервисный центр "РемПромЭл" оснащен самым современным диагностическим и ремонтным оборудованием, имеются в наличии расходные материалы, а так же на складе компании богатый выбор оригинальных запасных частей, что дает возможность провести качественный ремонт частотных преобразователей B&R.
Обратившись в СЦ за ремонтом частотных преобразователей B&R в Тольятти вы получите:
- Глубокую диагностику с выявлением неисправного компонента;
- Чистку неисправного блока;
- Ремонт преобразователя в кратчайшие сроки;
- Настройку частотника;
- Проверку отремонтированного блока на специальном стенде в условиях максимально приближенных к реальным;
- Видео проверки отремонтированного сервопривода.
Отдельное внимание мы уделяем качеству проведения ремонта и даем гарантию на ремонт частотных преобразователей B&R и на замененные в процессе ремонта запасные части и расходные материалы 6 месяцев.
Настройка частотных преобразователей B&R в Тольятти
Настройка частотных преобразователей B&R - это заключительный этап ремонта и в тоже время очень важный. Для правильной работы восстановленного блока просто необходимо провести грамотное программирование частотного преобразователя. Ремонт и дальнейшую настройку преобразователей частоты B&R выполняют разные специалисты, так как подобная работа довольно сложная и имеет свою специфику.
Настройка частотных преобразователей B&R в Тольятти или как еще называют программирование частотников неотъемлемая часть процесса ремонта преобразователя, ввиду того, что ремонт силовой части это только половина мероприятий направленных на восстановление работоспособности преобразователя.
В некоторых случаях возникает необходимость провести программирование частотного преобразователя без его ремонта. Причин по которым может возникнуть подобная необходимость масса.
Настройка частотного преобразователя B&R может быть и отдельной услугой предоставляемой сервисным центром "РемПромЭл". Инженеры компании проведут необходимую настройку преобразователей B&R в Тольятти как на территории сервисного центра так и с выездом на территорию заказчика (по предварительной договоренности).
От качественной настройки преобразователя частоты зависит правильная и безаварийная работа связки частотника и серводвигателя, а для этого требуется не много, просто программирование частотного преобразователя B&R должен проводить компетентный персонал с богатым опытом по настройке частотников.
Подключение частотных преобразователей
Подключение частотных преобразователей B&R к оборудованию заказчика это еще одна услуга предоставляемая нашей компанией. В случае необходимости специалист центра выполнит подключение преобразователя частоты B&R с выездом на территорию заказчика.
В некоторых случаях на производстве может быть дефицит квалифицированны кадров которые могли бы произвести качественное подключение частотного преобразователя, по этому мы предлагаем услуги нашего сервисного центра.
Свяжитесь с нашими менеджерами и закажите выезд специалиста, и подключением частотного преобразователя B&R займется инженер сервисного центра. В случае заказа на подключение частотных преобразователей B&R силами наших специалистов вы получаете гарантию качества и работоспособности вашего оборудования.
Доверяя работу по подключению преобразователей частоты профессионалам, вы избавляетесь от головной боли и гарантированно получаете работающее оборудование в кратчайшие сроки и за разумную цену.
Ошибки частотных преобразователей
Каждый частотник, оснащен информационной панелью с помощью которой проходит процесс программирования частотных преобразователей, а так же на данную информационную панель в случае нештатной ситуации выводятся коды ошибок которые привели к остановке оборудования.
У каждого производителя разные коды ошибок у кого то это могут быть цифровые обозначения у кого то буквенные, но вся прелесть заключается в том, что открыв документацию и расшифровав код ошибки частотного преобразователя мы с большой долей вероятности можем исправить эту ошибку на месте, сбросить ее на частотнике и запустить оборудование заново.
К сожалению не все ошибки частотных преобразователей B&R можно исправить и сбросить самостоятельно, в некоторых случаях придется обращаться к специалистам сервисного центра.
Самые распространенные ошибки частотных преобразователей B&R:
- Превышение тока;
- Перенапряжение или недостаточное напряжение;
- Перегрузка;
- Ошибка сигнала энкодера;
- Превышение температуры IGBT-модуля ;
- Ошибка связи;
- Обрыв фазы питания;
- Короткое замыкание.
Это не полный список распространенных ошибок частотных преобразователей B&R которые можно сбросить самостоятельно без обращения к специалистам.
Коды ошибок частотного преобразователя ACOPOSinverter
| Код ошибки | Описание |
|---|---|
| Описанные здесь параметры вызываются так: DRI- > MOn- > dGt- > PFL | |
| PFL- | [CURRENT FAULT LIST] (СПИСОК ТЕКУЩ. НЕПОЛАД.) |
| nOF | [No fault] (Нет неполадок) (nOF): Нет сохраненных неполадок |
| ASF | [Angle error hist.] (Архив угловых ошибок) (ASF): Обнаружена неполадка магнитного колеса |
| bLF | [Brake control] (Управление тормозом) (bLF): 3-фазная потеря тормозного двигателя |
| brF | [Brake contact] (Контакт тормоза) (brF): Обнаружена неполадка защиты тормоза |
| CFF | [Incorrect config.] (Неправильная конфиг.) (CFF): Недопустимая конфигурация при включении питания |
| CFI2 | [Bad conf] (Неверная конф.) (CFI2): Ошибка в передаче конфигурации |
| CnF | [Com. network] (Сеть связи) (CnF): Прерывания сетевой связи |
| COF | [CANopen com.] (Связь CANopen) (COF): Прерывания связи CANopen® |
| CrF | [Precharge] (Предв. зарядка) (CrF): Неполадка реле нагрузки |
| CSF | [Ch. Sw. fault] (Неполадка переключения канала) (CSF): Ошибка во время переключения канала |
| dCF | [Diff. I fault] (Неполадка дифф. I) (dCF): Неполадка остаточного тока |
| dLF | [Dynamic load fault] (Неполадка динамич. нагрузки) (dLF): Неполадка динамич. нагрузки |
| EEF1 | [Control Eeprom] (Управление Eeprom) (EEF1): Неполадка управления EEprom |
| EEF2 | [Power Eeprom] (Питание Eeprom) (EEF2): Неполадка питание EEprom |
| EPF1 | [External fault LI/Bit] (Внеш. неполадка LI/Бит) (EPF1): Внешняя неполадка на LI или локальном соединении |
| EPF2 | [External fault com.] (Внеш. неполадка связи) (EPF2): Прерывания внешней коммуникационной карты |
| FbE | [FB fault] (Неполадка функц. блока) (FbE): Ошибки функциональных блоков |
| FbES | [FB stop fly.] (Неполадка остановки функц. блока) (FbES): Неполадка остановки функционального блока |
| FCF1 | [Out. contact. stuck] (Вых. контактор заперт) (FCF1): Выходной контактор: Контактор замкнут |
| FCF2 | [Out. contact. open.] (Вых. контактор разомкнут) (FCF2): Выходной контактор: Контактор разомкнут |
| HCF | [Cards pairing (Спаренные карты) (HCF): Ошибка в аппаратной конфигурации |
| HdF | [IGBT desaturation] (Замыкание на землю на выходе ПЧ) (HdF): Аппаратные ошибки |
| ILF | [Option int link] (Внутр. канал опций) (ILF): Прерывания опций внутренней связи |
| InF1 | [Rating error] (Ошибка номинала) (InF1): Неизвестный номинал привода |
| InF2 | [PWR Calib.] (Калиб. питания) (InF2): Неизвестная или несовместимая плата питания |
| InF3 | [Internal com. link] (Канал внутр. связи) (InF3): Прерывание внутренней последовательной связи |
| InF4 | [Int.Mfg area] (Внутр. производств. зона) (InF4): Недопустимая промышленная зона |
| InF6 | [Internal-option] (Внутр. опция) (InF6): Неизвестная или несовместимая опциональная карта |
| InF9 | [Internal- I measure] (Измерение внутр. I) (InF9): Неполадка вольтметра |
| InFA | [Internal-mains circuit] (Цепь внутр. электросети) (InFA): Неполадка потери фазы линии |
| InFb | [Internal- th. sensor] (Внутр. термич. датчик) (InFb): Неполадка температурного датчика (OC или SC) |
| InFE | [internal- CPU ] (Внутр. ЦПУ) (InFE): Ошибка ЦПУ (RAM, флэш-память, задача...) |
| LCF | [Input cont.] (Вход. контактор) (LCF): Неполадка входного контактора |
| LFF3 | [AI3 4-20mA loss] (AI3 потеря задания 4-20 мА) (LFF3): Обрыв цепи задания 4-20 мА на аналоговом входе AI3 |
| ObF | [Overbraking] (Избыт. торможение) (ObF): Избыточное торможение |
| OCF | [Overcurrent] (Перегрузка по току) (OCF): Перегрузка по току |
| OHF | [Drive overheat] (Перегрев привода) (OHF): Перегрев привода |
| OLC | [Proc. overload flt] (Неполадка перегрузки процесса) (OLC): Перегрузка по крутящему моменту |
| OLF | [Motor overload] (Перегрузка двигателя) (OLF): Перегрузка двигателя |
| OPF1 | [1 output phase loss] (Потеря 1 выходной фазы) (OPF1): Потеря фазы 1 двигателя |
| OPF2 | [3out ph loss] (Потеря 3 вых. фазы) (OPF2): Потеря фазы 3 двигателя |
| OSF | [Mains overvoltage] (Повыш. сетевое напряжение) (OSF): Неполадка избыточного питания |
| OtFL | [PTC fault] (Неполадка PTC) (OtFL): Перегрев двигателя обнаружен PTCL: Стандартное изделие |
| PHF | [Input phase loss] (Потеря входной фазы) (PHF): Потеря входной фазы 1 питания линии |
| PtFL | [LI6=PTC overheat] (LI6 = перегрев PTC) (PtFL): Неполадка PTCL (OC или SC) |
| SAFF | [Safety fault] (Неполадка безопасности) (SAFF): Запуск функции обеспечения безпасности |
| SCF1 | [Motor short circuit] (Короткое замыкание двигателя) (SCF1): Короткое замыкание двигателя (аппаратное обнаружение) |
| SCF3 | [Ground short circuit] (Короткое замыкание на землю) (SCF3): Короткое замыкание непосредственно на землю (аппаратное обнаружение) |
| SCF4 | [IGBT short circuit] (Короткое замыкание БТИЗ) (SCF4): Короткое замыкание БТИЗ (аппаратное обнаружение) |
| SCF5 | [Motor short circuit] (Короткое замыкание двигателя) (SCF5): Короткое замыкание нагрузки во время последовательности нагрузки Igon (аппаратное обнаружение) |
| SLF1 | [Modbus com.] (Связь Modbus) (SLF1): Прерывание локальной, последовательной связи Modbus |
| SLF2 | [PC com.] (Связь ПК) (SLF2): Прерывание связи ПО для ПК |
| SLF3 | [HMI com.] (Связь ЧМИ) (SLF3): Прерывание связи терминала с внешним дисплеем |
| SOF | [Overspeed] (Превышение скорости) (SOF): Превышение скорости |
| SPF | [Speed fdback loss] (Потеря обр. связи скорости) (SPF): Отсутствует сигнал обратной связи энкодера |
| SrF | [Torque time-out] (Предел времени крутящ. момента) (SrF): Предел времени в процессе регулирования скорости |
| SSF | [Torque/current lim] (Предел крутящ. момента/тока) (SSF): Неполадка ограничителя тока скорости |
| tJF | [IGBT overheat] (Перегрев БТИЗ) (tJF): Перегрев БТИЗ |
| tnF | [Auto tuning] (Автоподстройка) (tnF): Неполадка подстройки двигателя |
| ULF | [Proc. underload Flt] (Неполадка недогрузки процесса) (ULF): Недогрузка по скорости |
| USF | [Undervoltage] (Пониж. напряжение) (USF): Пониженное напряжение |
Все возможные ошибки и предупреждения вы найдете в руководстве пользователя в файлах ниже.
Документация
Типовые схемы подключения ПЧ B&R
|

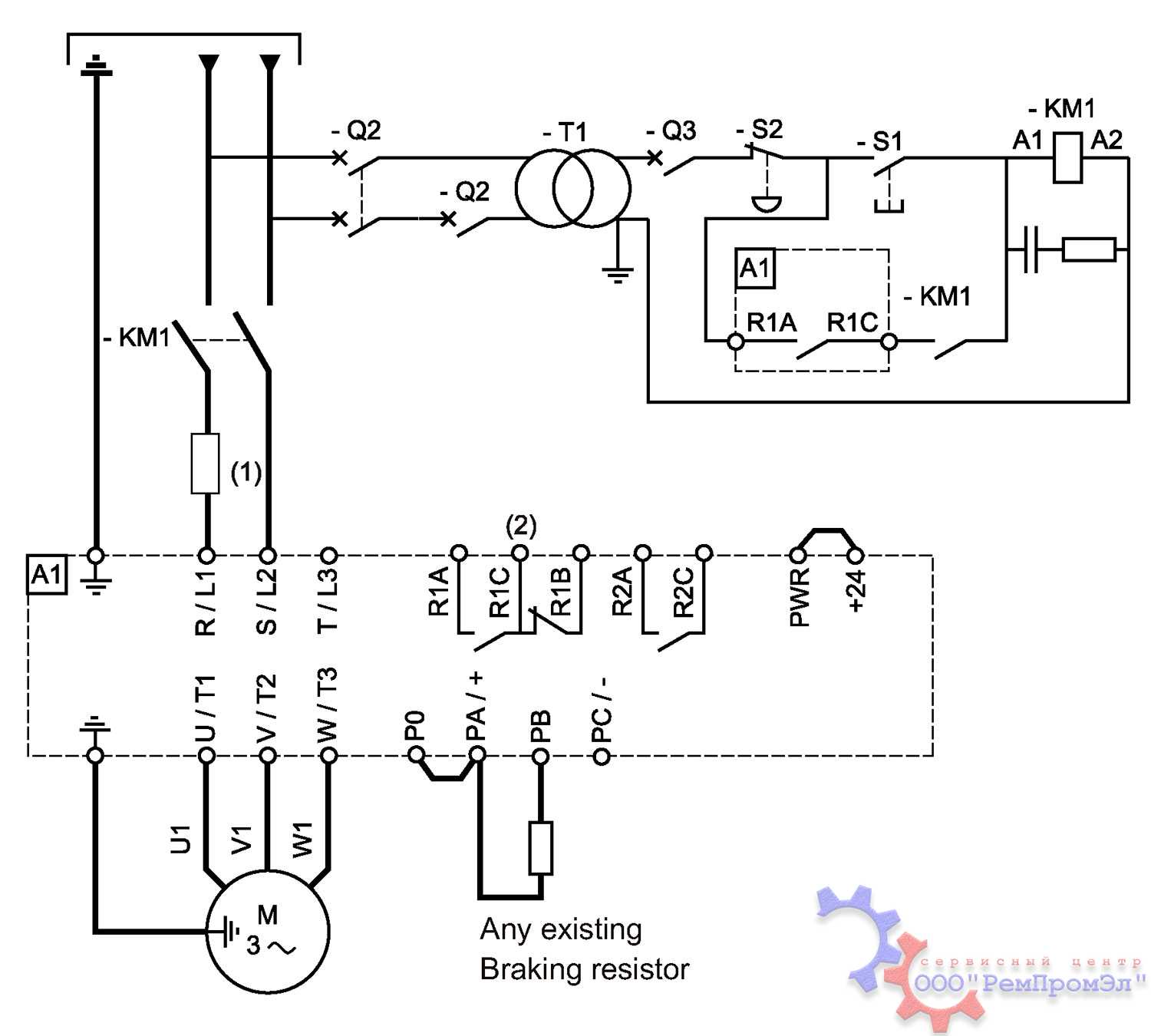

Схема подключения частотного преобразователя B&R ACOPOSinverter P84 с линейным контактором
|

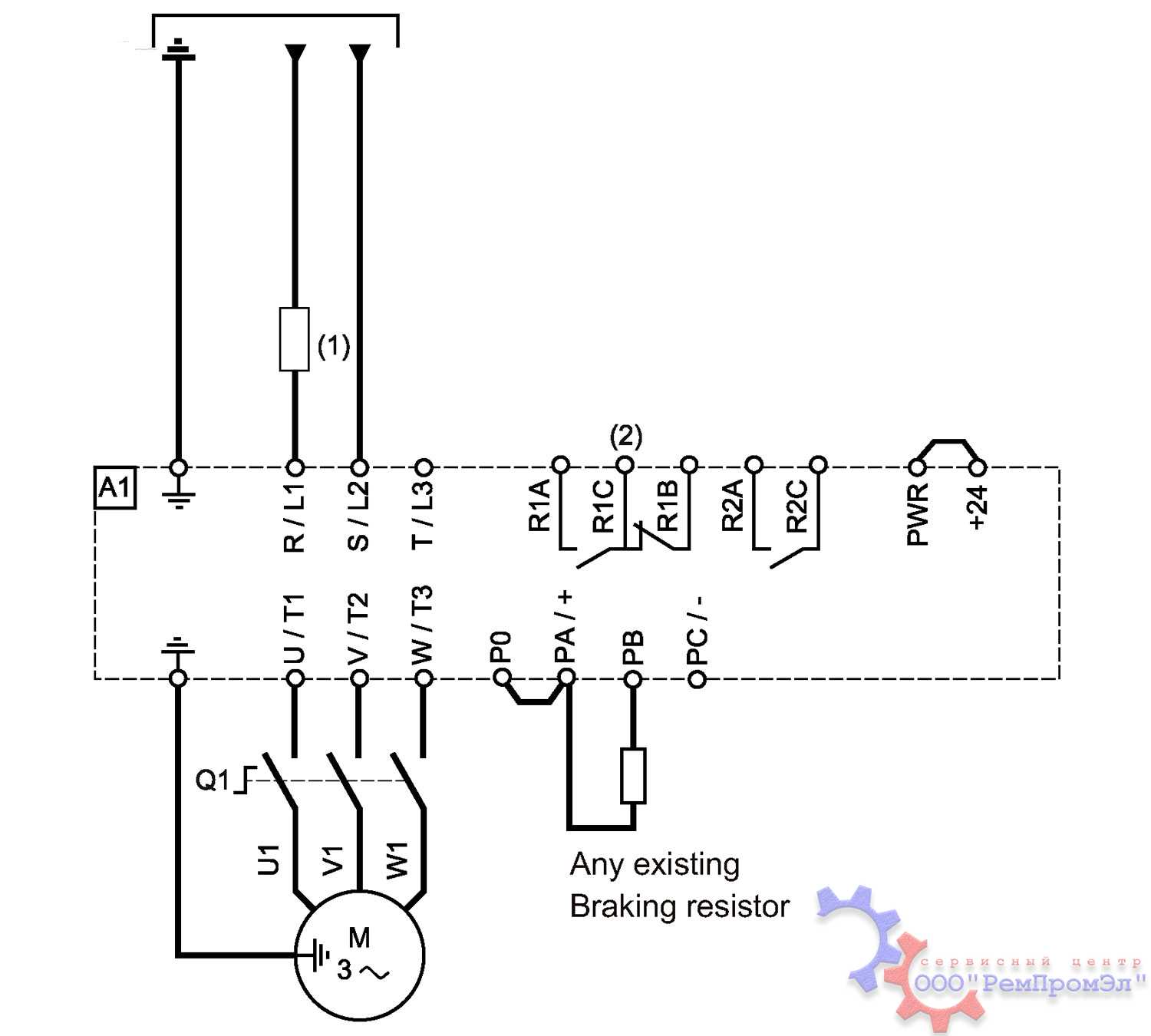

Схема подключения частотного преобразователя B&R ACOPOSinverter P84 с выключателем-разъединителем |
 |
 |
|

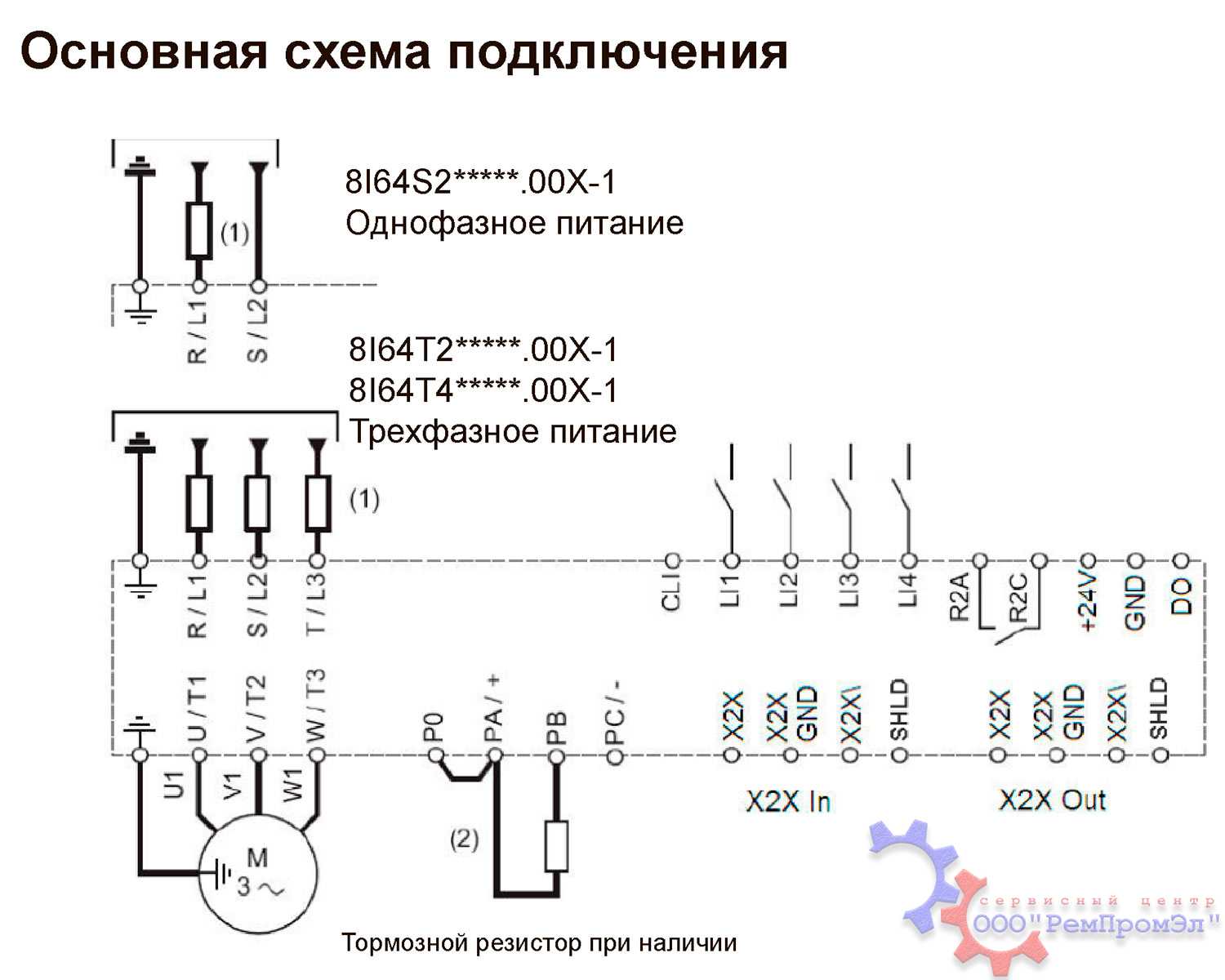

Схема подключения частотного преобразователя B&R ACOPOSinverter X64
|
|
 |
|
Типы частотных преобразователей B&R
| Частотник | Тип частотного преобразователя |
|---|---|
|
B&R ACOPOSinverter S44 |
8I44S100018.000-1; 8I44S100037.000-1; 8I44S100075.000-1; 8I44S200018.000-1; 8I44S200037.000-1; 8I44S200055.000-1; 8I44S200075.000-1; 8I44S200150.000-1; 8I44S200220.000-1; 8I44T200018.000-1; 8I44T200037.000-1; 8I44T200075.000-1; 8I44T200150.000-1; 8I44T200220.000-1; 8I44T200300.000-1; 8I44T200400.000-1 |
|

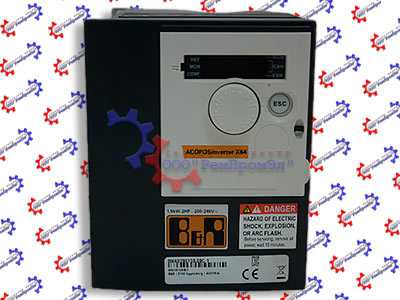

B&R ACOPOSinverter X64 |
8I64S200018.00X-1; 8I64S200037.00X-1; 8I64S200055.00X-1; 8I64S200075.00X-1; 8I64S200110.00X-1; 8I64S200150.00X-1; 8I64S200220.00X-1; 8I64T200018.00X-1; 8I64T200037.00X-1; 8I64T200055.00X-1; 8I64T200075.00X-1; 8I64T200110.00X-1; 8I64T200150.00X-1; 8I64T200220.00X-1; 8I64T200300.00X-1; 8I64T200400.00X-1; 8I64T200550.00X-1; 8I64T200750.00X-1; 8I64T201100.00X-1; 8I64T201500.00X-1; 8I64T400037.00X-1; 8I64T400055.00X-1; 8I64T400075.00X-1; 8I64T400110.00X-1; 8I64T400150.00X-1; 8I64T400220.00X-1; 8I64T400300.00X-1; 8I64T400400.00X-1; 8I64T400550.00X-1; 8I64T400750.00X-1; 8I64T401100.00X-1; 8I64T401500.00X-1 |

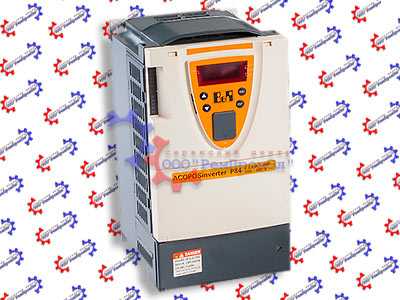

| B&R ACOPOSinverter P84 | 8I84T200037.01P-1; 8I84T200075.01P-1; 8I84T200150.01P-1; 8I84T200220.01P-1; 8I84T200300.01P-1; 8I84T200400.01P-1; 8I84T200550.01P-1; 8I84T200750.01P-1; 8I84T201100.01P-1; 8I84T201500.01P-1; 8I84T201850.01P-1; 8I84T202200.01P-1; 8I84T203000.01P-1; 8I84T203700.01P-1; 8I84T204500.01P-1; 8I84T400075.01P-1; 8I84T400150.01P-1; 8I84T400220.01P-1; 8I84T400300.01P-1; 8I84T400400.01P-1; 8I84T400550.01P-1; 8I84T400750.01P-1; 8I84T401100.01P-1; 8I84T401500.01P-1; 8I84T401850.01P-1; 8I84T402200.01P-1; 8I84T403000.01P-1; 8I84T403700.01P-1; 8I84T404500.01P-1; 8I84T405500.01P-1; 8I84T407500.01P-1; 8I84T409000.01P-1; 8I84T411000.01P-1; 8I84T413200.01P-1; 8I84T416000.01P-1; 8I84T420000.01P-1; 8I84T425000.01P-1; 8I84T428000.01P-1; 8I84T431500.01P-1; 8I84T440000.01P-1; 8I84T450000.01P-1 |
| B&R ACOPOSinverter R74 | 8I74S00018.01P-1; 8I74S00037.01P-1; 8I74S0055.01P-1; 8I74S0075.01P-1; 8I74T400037.01P-1; 8I74T400055.01P-1; 8I74T400075.01P-1; 8I74T400110.01P-1; 8I74T400150.01P-1; 8I74S200110.01P-1; 8I74S200150.01P-1; 8I74S200220.01P-1; 8I74T400220.01P-1; 8I74T400300.01P-1; 8I74T400400.01P-1; 8I74T400550.01P-1; 8I74T400750.01P-1; 8I74T400550.01P-1; 8I74T400750.01P-1; 8I74T401100.01P-1; 8I74T401500.01P-1; 8I74T401100.01P-1; 8I84T401500.01P-1 |
В таблице указаны далеко не все типы частотных преобразоватетей B&R ремонт которых предлагает наш сервисный центр. Мы предлагаем качественный ремонт частотных преобразователей B&R в Тольятти абсолютно любого года выпуска.
